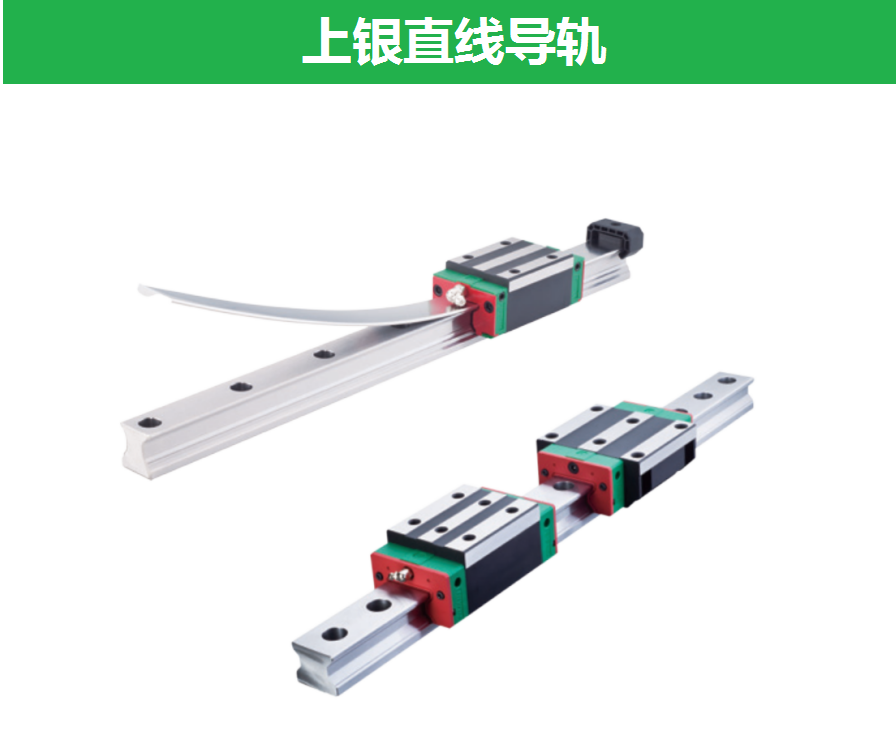

詳細說明

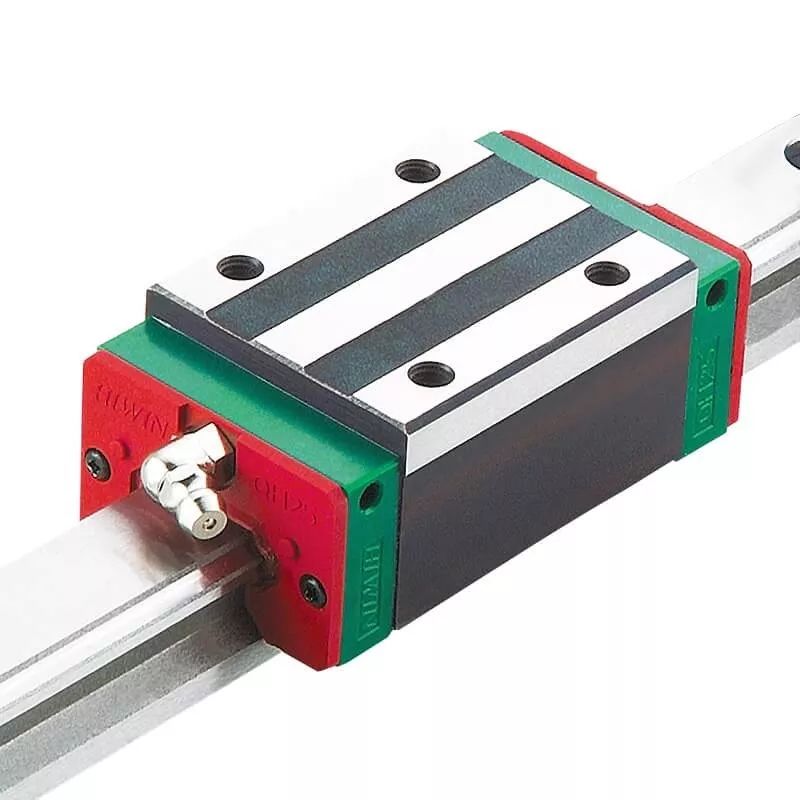

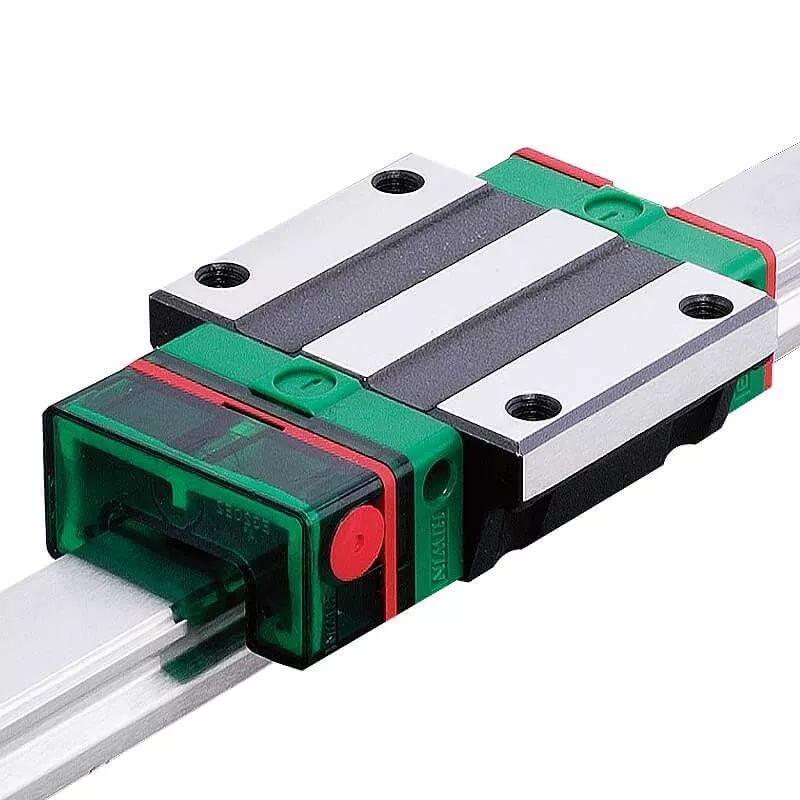

HG系列 滾珠式直線導軌
特色：滾珠螺帽和線性滑塊之一體整合設計，具有高精度、高剛性、節省空間...等特性。
四列鋼珠接觸角度 徑向剛性最高可達 靜負荷能力最高可達
45° 1,599 N/µm 420 KN
特 征：HG系列直線導軌，為四列式單圓弧牙型接觸直線導軌，同時整合優化結構設計之重負荷精密直線導軌，
相較于其他之直線導軌提升了負荷與剛性能力；具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，
得到高精度的要求。高速度、高負荷、高剛性與高精度化概念已成為未來全世界工業產品發展的趨勢，
HG系列直線導軌，即為基于此理念開發之產品。HG系列直線導軌，為四列式單圓弧牙型接觸直線導軌，同時整合優化結構
設計之重負荷精密直線導軌，相較于其他之直線導軌提升了負荷與剛性能力；具備四方向等負載特色、及自動調心的功能，可吸
收安裝面的裝配誤差，得到高精度的要求。高速度、高負荷、高剛性與高精度化概念已成為未來全世界工業產品發展的趨勢，
HG系列直線導軌，即為基于此理念開發之產品。臺灣上銀直線導軌規格型號： 常備庫存型號
應用：機械加工中心、射出機、工具機、沖床、精密加工機、自動化裝置、重型切削機床、
運輸設備、大理石切割機量測儀器、磨床銑床、車床、鉆床、綜合加工機、
放電加工機、搪床、線切割機、精密量測儀器、木工機器、搬運機器、運送裝置
HGH45CA HGH45HA HGH55CA HGH55HA HGH65CA HGH65HA
HGL15CA HGL25CA HGL25HA HGL30CA HGL35GA HGL45CA HGL45HL HGL55CA HGL55HA
HGW15CA HGW20CA HGW20HA HGW25CA HGW25HA HGW30CA HGW30HA
HGW45CA HGW45HA HGW55CA HGW55HA HGW65CA HGW65HA
HGW15CB HGW20CB HGW20HB HGW25CB HGW25HB HGW30CB HGW30HB
HGW45CB HGW45HB HGW55CB HGW55HB HGW65CB HGW65HB
HGW15CC HGW20CC HGW20HC HGW25CC HGW25HC HGW30CC HGW30HC
HGW45CC HGW45HC HGW55CC HGW55HC HGW65CC HGW65HC

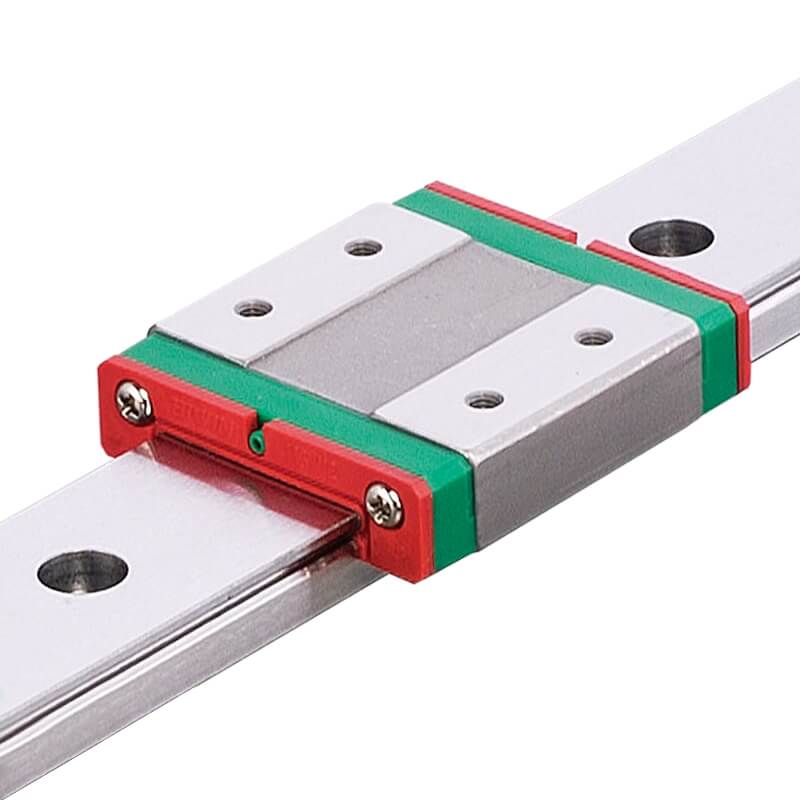

MG 系列 微小型直線導軌
特色：體積小、輕量化，高精度，在精度允許下具備互換性。
2 mm ↑10 times
特 征：體積小、輕量化，特別適合小型化設備使用。滑塊、滑軌材質提供不銹鋼及一般鋼兩種。
不銹鋼材質之直線導軌，包含滑塊、滑軌及其它金屬配件如鋼珠、保持器等，皆使用不銹鋼材質，具備防銹的特性。
采用哥德型四點接觸設計，可承受各方向負荷，具備剛性強，精度高等特性。有鋼珠保持器設計，在精度允許下具備互換性。
MGW(寬幅)
加寬滑軌之設計大幅提升力矩負荷能力，可單軸使用。哥德型四點接觸設計，可承受各種方向之負荷
并具有高剛性之特點。滑塊裝有微小型保持鋼絲，取下滑塊鋼珠也不會脫落。
MGN-O
體積小、輕量化，滑塊主體的一部分采用了樹脂材料，重量減少約20%，特別適合小型化設備使用。
不銹鋼材質之直線導軌，包含滑塊、滑軌及其它金屬配件如鋼珠、保持器等，皆使用不銹鋼材質，具備防銹的特性。
采用哥德型四點接觸設計，可承受各方向負荷，具備剛性強，精度高等特性。有鋼珠保持器設計，在精度允許下具備互換性。
MGW-O(寬幅)
加寬滑軌之設計大幅提升力矩負荷能力，可單軸使用。模塊化回流系統設計，采用樹脂材料，重量減少約20%。
哥德型四點接觸設計，可承受各種方向之負荷并具有高剛性之特點。滑塊裝有微小型保持鋼絲，取下滑塊鋼珠也不會脫落。
應 用：半導體制造設備、印刷電路板IC組裝設備、醫療設備、機器手臂、精密量測儀器、辦公室自動化設備、
其它小型直線滑動裝置、打印機、電子儀器設備、半導體設備
MG系列-微小型滾珠線性滑軌 MGN 四方型 MGW 法蘭型
MGN5C MGN7C MGN7H MGN9C MGN9H MGN12C MGN12H MGN15C MGN15H
MGW5C MGW7C MGW7H MGW7C MGW9H MGW12C MGW12H MGW15C MGW15H
EG 系列 低組裝式直線導軌
特色：具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差；降低組合高度及縮短滑塊長度。
四列鋼珠接觸角度 降低組合高度 縮短滑塊長度
45° 15 % 33 %
特 征：EG系列使用四列鋼珠承受負荷設計，使其具備高剛性、高負荷的特性，同時具備四方向等負載特色、
及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的要求。加上降低組合高度及縮短滑塊長度，
非常適合高速自動化產業機械及空間要求的小型設備使用。
應 用：自動化裝置、高速運輸設備、精密量測儀器、半導體設備、木工機械、產業自動化機器、雷射雕刻機、包裝機器
EG系列-低組裝滾珠線性導軌
EGH15SA EGH15CA EGH20SA EGH20CA EGH25SA EGH25CA EGH30SA EGH30CA EGH35SA EGH35CA
EGW15SA EGW15CA EGW20SA EGW20CA EGW25SA EGW25CA EGW30SA EGW30CA EGW35SA EGW35CA
EGW15SB EGW15CB EGW20SB EGW20CB EGW25SB EGW25CB EGW30SB EGW30CB EGW35SB EGW35CB

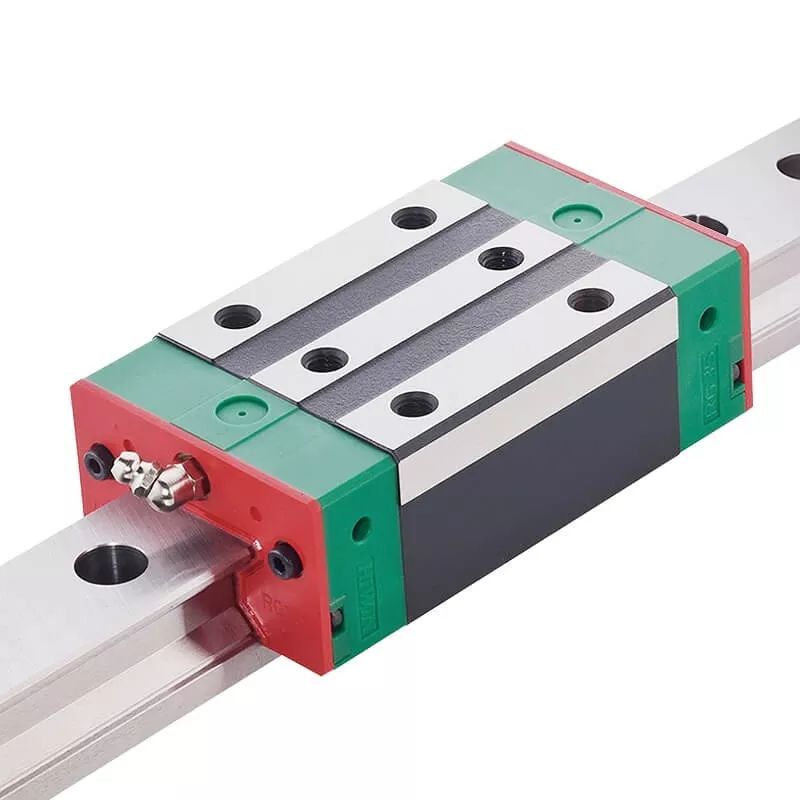

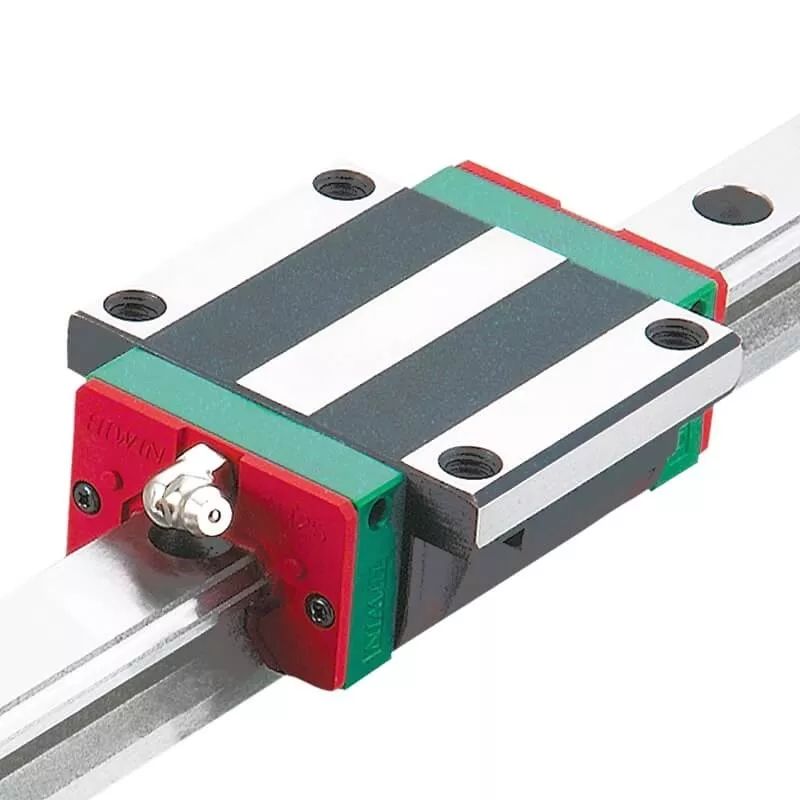

RG 系列 滾柱式直線導軌
特色：滾柱型滾動體的線接觸方式，以45度接觸角度設計，達到四方向超高剛性、超高負荷的特性，提升加工精度。
徑向剛性最高可達 靜負荷能力最高可達 四列鋼珠接觸角度
4,937 N/µm 572 KN 45°
特 征：RG系列以滾柱型滾動體取代了鋼珠，為實現超高剛性與超重負荷能力而設計；透過滾動體與滑軌與滑塊的線接觸方式，
讓滾動體在承受高負荷時僅僅形成微量的彈性變形，更藉由45度的接觸角度的設計，讓整體直線導軌達到四方
向等高剛性、等高負荷能力的特性表現。透過超高剛性的實現，可大幅提升加工精度，
達到高精度的要求；由于超重負荷的特性，進而延長直線導軌的使用壽命。
應 用：自動化設備、重型搬運設備、CNC加工機、重切削加工機、CNC磨床、射出成型機、放電加工機、
大型龍門機床、高剛性與重負荷需求的工作機械
RG系列-滾柱型線性導軌 RGH四方型 RGL低四方型 RGW法蘭型
RGH15CA RGH20CA RGH20HA RGH30CA RGH30HA RGH35CA RGH35HA RGH45CA RGH45HA RGH55CA RGH55HA RGH65CA RGH65HA
RGL15CA RGL20CA RGL20HA RGL30CA RGL30HA RGL35CA RGL35HA RGL45CA RGL45HA RGL55CA RGL55HA
RGW15CC RGW20CC RGW20HC RGW30CC RGW30HC RGW35CC RGW35HC RGW45CC RGW45HC RGW55CC RGW55HC RGW65CC RGW65HC
QE 系列 靜音式低組裝型直線導軌
特色：具儲油功能的同步聯結器，有效降低運轉噪音、提升平順性、壽命與潤滑效率；降低組合高度及縮短滑塊長度。
低噪音設計 降低組合高度 縮短滑塊長度
5 dB 15 % 33 %
特征：HIWIN QE系列靜音式低組裝型滾珠直線導軌，乃基于四列式單圓弧牙型接觸設計，降低組合高度與縮短滑塊長 度，
非常適合高速自動化產業機械及空間要求的小型設備使用。采用SynchMotionTM技術的QE系列直線導軌搭載 具儲油功能的
專利同步聯結器，可有效降低運轉時噪音、提升運轉平順性、壽命與潤滑效率。具有更廣泛的產業 應用性，
更適用于高速、寧靜與低發塵需求的高科技產業。
應用：精密量測儀器 半導體機械 產業自動化機器 雷射雕刻機 可廣泛應用于具有高速、寧靜、低發塵需求的高科技產業
QE系列-靜音式低組裝型線性導軌
QEH15SA QEH15CA QEH20SA QEH20CA QEH25SA QEH25CA QEH30SA QEH30CA QEH35SA QEH35CA
QEW15SA QEW15CA QEW20SA QEW20CA QEW25SA QEW25CA QEW30SA QEW30CA QEW35SA QEW35CA
QEW15SB QEW15CB QEW20SB QEW20CB QEW25SB QEW25CB QEW30SB QEW30CB QEW35SB QEW35CB
QH 系列 靜音式重負荷型直線導軌
特色：具儲油功能的專利同步聯結器，可有效降低運轉時噪音、提升運轉平順性、壽命與潤滑效率。
低噪音設計 四列鋼珠接觸角度 運動平順度提升
5 dB 45° 2 times
應 用：適用于高速、靜音與低發塵需求的電子產業、精密量測儀器 半導體機械 產業自動化機器 雷射雕刻機
可廣泛應用于具有高速、寧靜、低發塵需求的高科技產業
QH系列-靜音式重負荷型滾珠線性導軌
QHH15CA QHH20CA QHH20HA QHH25CA QHH25HA QHH30CA
QHH30HA QHH35CA QHH35HA QHH45CA QHH45HA
QHW15CA QHW20CA QHW20HA QHW25CA QHW25HA QHW30CA
QHW30HA QHW35CA QHW35HA QHW45CA QHW45HA
QHW15CB QHW20CB QHW20HB QHW25CB QHW25HB QHW30CB
QHW30HB QHW35CB QHW35HB QHW45CB QHW45HB
?QHW15CC QHW20CC QHW20HC QHW25CC QHW25HC QHW30CC
QHW30HC QHW35CC QHW35HC QHW45CC QHW45HC
QR系列-靜音工滾柱型線性導軌
QRH20CA QRH25CA QRH25HA QRH30CA QRH30HA QRH35CA QRH35HA QRH45CA QRH45HA
QRL20CA QRL25CA QRL25HA QRL30CA QRL30HA QRL35CA QRL35HA QRL45CA QRL45HA
QRW20CC QRW25CC QRW25HC QRW30CC QRW30HC QRW35CC QRW35HC QRW45CC QRW45HC
WE系列-寬幅型滾珠線性導軌
WEH17CA WEH21CA WEH27CA WEH35CA WEH50CA
WEW17CC WEW21CC WEW27CC WEW35CC WEW50CC
CG系列-抗扭矩型滾珠線性導軌
CGH15CA CGH20CA CGH20HA CGH25CA CGH25HC CGH30CA
CGH30HA CGH35CA CGH35HA CGH45CA CGH45HA
CGW15CC CGW20CC CGW20HC CGW25CC CGW25HC CGW30CC
CGW30HC CGW35CC CGW35HC CGW45CC CGW45HC
上銀導軌分類：HG系列、EG系列、RG系列、MG系列、QR系列、QE系列、WE系列、QW系列、CG系列、QH系列
上銀直線導軌壽命：
1.壽命
當直線導軌承受負荷并作運動時，珠道表面與鋼珠因不斷地受到循環應力的作用，一但到達滾動疲勞的臨
界值，接觸面就會開始產生疲勞破損，并在分表面發生魚鱗狀薄片的剝落現象，此種現象叫做表面
剝離。壽命的定義即為珠道表面及鋼珠因材料疲勞產生表面剝離時為止的總運行距離。
2.額定壽命
直線導軌的壽命，具有很大的分散性，即使同一批制造的產品，在相同的運動狀態下使用，
壽命也會有所不同；這大多歸咎于材料本身在疲勞特性上固有的變化。因此為定義直線導軌的壽命，
一般以額定壽命為基準；其定義是：以一批同樣的產品，逐個在相同的條件及額定負荷下運行，
其中90%未曾發生表面剝離現象而能達 到的總運行距離。
3.壽命的計算
直線導軌的壽命會因?qū)嶋H承受工作負荷而不同，可以選用直線導軌的基本動額定負荷及工作負荷推算出使用壽命。
4.壽命系數
（1）硬度系數（fh）
直線導軌的珠道接觸表面硬度要求在一定的硬化深度之硬度為HRC58-62，倘若硬度值無法達到要求的水準，
將會降低直線導軌的額定負荷及使用壽命，此時動、靜額定負荷為尺寸表列值再乘以對應的硬度系數。
HIWIN出場之直線導軌硬度要求皆為HRC58以上，故fh為1
（2）溫度系數（ft）
系統溫度會對直線導軌的材質有影響，當溫度高于100°C時直線導軌的額定負荷及使用壽命將會降低，此時動、
靜額定負荷為尺寸表列值再乘以對應的溫度系數。由于有些配件是塑膠材質較不耐高溫，故建議使用溫度應低于100°C。
（3）負荷系數（fw）
作用于直線導軌的負荷，除裝置本身自重、起動停止時的慣性負荷及因懸置而產生的力矩負荷外，還有因運動伴隨而來的震動
及沖擊負荷，此種型式的負荷并不容易算出，根據經驗依負荷狀況及使用速度，建議將計算負荷值再乘以對應的負荷系數。
上銀直線導軌與其它牌子導軌的區別：
1.定位精度高
使用直線導軌作為線性導引時，由于直線導軌的摩擦方式為滾動摩擦，不僅摩擦系數降低至滑動導引的1/50，
動摩擦力與靜摩擦力的差距亦變得很小。因此當床臺運行時，不會有打滑的現象發生，可達到μm級的定位精度。
2.磨耗少能長時間維持精度
傳統的滑動導引，無可避免的會因油膩逆流作用造成平臺運動精度不良，且因運動時潤滑不充分，
導致運行軌道接觸面的磨損，嚴重影響精度。而滾動導引的磨耗非常小，故機臺能長時間維持精度。
3.適用高速運動且大幅降低機臺所需驅動馬力
由于直線導軌移動時摩擦力非常小，只需較小動力便能讓床臺運行，尤其是在床臺的工作方式為經常性往返
運行時，更能明顯降低機臺電力損耗量。且因其摩擦產生的熱較小，可適用于高速運行。
4.可同時承受上下左右方向的負荷
由于直線導軌特殊的束制結構設計，可同時承受上下左右方向的負荷，
不像滑動導引在平行接觸面方向可承受的側向負荷較輕，易造成機臺運行精度不良。
5.組裝容易并具互換性
組裝時只要銑削或研磨床臺上導軌之裝配面，并依建議之步驟將導軌、滑塊分別以特定扭力固定于機臺上，
即能重現加工時的高精密度。傳統的滑動導引，則須對運 行軌道加以鏟花，既費事又費時，且一旦機臺精度不良，
又必須再鏟花一次。直線導軌具有互換性，可分別更換滑塊或?qū)к壣踔潦侵本€導軌組，機臺即可重新獲得高 精密度的導引。
6.潤滑構造簡單
滑動導引若潤滑不足，將會造成接觸面金屬直接摩擦損耗床臺，而滑動導引要潤滑充足并不容易，需要在床臺適當?shù)奈恢勉@孔供
油。直線導軌則已在滑塊上裝置油嘴，可直接以注油槍打入油脂，亦可換上專用油管接頭連接供油油管，以自動供油機潤滑。
上銀直線導軌，型號庫存齊全，上銀原裝產品，全國售賣。吳小姐18825529049 微信同號.
吳女士 18825529049
